板厚1.2一道弯扣除2mm板厚1.5一道弯扣除2.36mm板厚2.0一道弯扣除3.35mm板厚2.5一道弯扣除4.2m精度要求不高时就按这种方法去皮.把需要折弯零件的外部成型尺寸全加起来,多少个弯(90度)就减系数的多少个倍数.精度要求高时就得实际求这个系数,因为现在板材多数都是下差,不同折弯机的下模V型开口尺寸也不同,求系数的方法是, 200宽板材,每种厚度找一块,在上面折10道弯,测量一下每道弯的尺寸,所有的尺寸加起来,与200mm的差值除以10就是一道弯的系数。

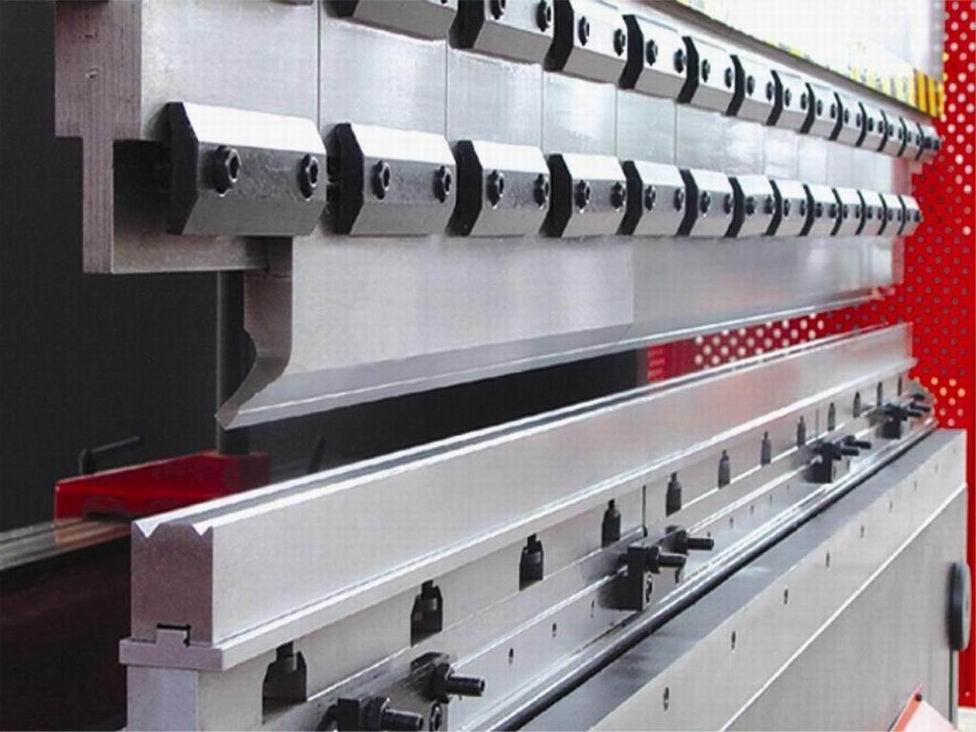

每次折出都比实际尺寸大几毫米，用尺子量后档料和模具的距离是对的，原因分析： 板材折弯实际上是一个拉伸过程，板材折弯后外壁实际上就加长了，这样就出现了折弯系数。比如说，0.8毫米厚铁板折弯扣除是1.5，比如展开长度是100毫米的冷轧板，0.8毫米厚，折弯20，另一个弯折出来实际上是81.5。折弯扣除是试出来的，折弯系数根据折弯机上模与下模不同而有所不同。 定尺方法；先量底模槽口中心到前面尺寸减去系数的一半，此为归零尺寸。用这个归零尺寸加上你要折弯的尺寸，这个后尺就定好了。试折弯系数的方法，先裁一块制定厚度的料，100mm宽，折弯40,。用卡尺量两个弯，两个弯的尺寸加在一起减去100mm的得数就是此种板材的折弯扣除。另外注意折多厚的料用多大的底槽一定清楚。
