数控液压剪板机是一种可按加工要求，将金属板材剪开、自动计数、并由送料车送到下一工序的顺序控制的设备。数控液压剪板机要求采用以工业顺序控制过程中广泛使用的可编程控制器（PLC）对液压剪板机进行控制。通过对数控液压剪板机的工作原理的分析，提出总体设想，初步设计电气传动部分的设计方案和PLC控制的程序流程图。
一、数控液压剪板机系统的控制要求：
根据数控液压剪板机的工作特点，对控制系统提出控制要求如下：
1.剪板机上电后，检测各工作机构的状态，控制各工作机构处于初始位置。
2.液压剪板机进料，由控制系统控制进料机构将待剪板料自动输送到位。
3.定剪切尺寸，采用伺服电机控制挡料器位置保证精确的剪切尺寸，其尺寸可是定值也可以设置为循环变动值。
4.剪板机压紧和剪切，待剪板料长度达到设定值后由主电动机带动压料器和剪切刀具，先压紧板料,然后剪断板料。
5.液压剪板机送料车的运行，包括卸载后自动返回。
6.剪切板料的尺寸设定、自动计数及每车板料数的预设定。
7.具备断电保护和来电恢复功能。
8.剪板机能实现加工过程自动控制，加工参数显示,系统检测。
9.保证板料加工精度、加工效率和安全可靠性。
10.液压剪板机具有良好的人机操作界面。
二、数控液压剪板机系统的结构原理：

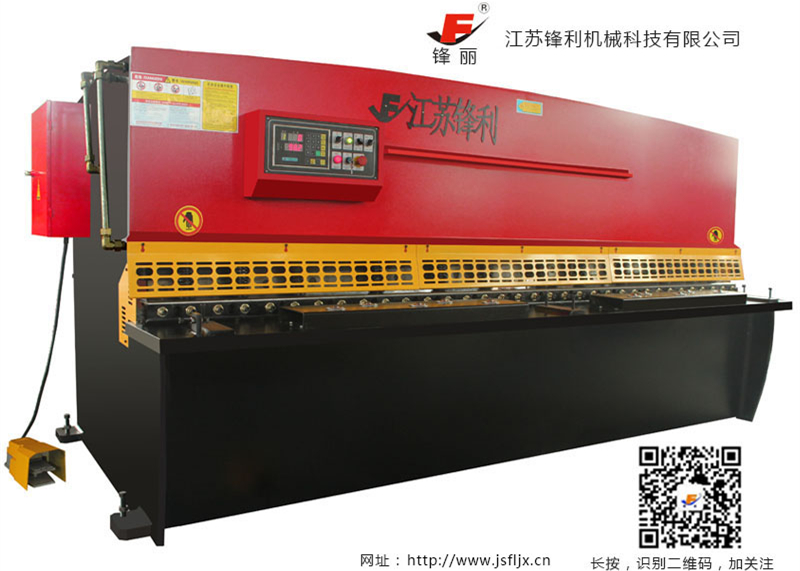

数控液压剪板机是一种精确控制板材加工尺寸，将大块金属板材进行自动循环剪切加工，并由送料车运送到下一工序的自动化加工设备。
