新油电混合驱动系统，具有节能降耗、高效低热等优势特点，同时大大降低了工作噪音。
新颖的工业外观设计，并配有LED照明。
|
名称 |
单位
|
参数值
|
备注
|
||
|
公称压力 |
kN |
1100 |
|
||
|
折弯长度 |
mm |
3200 |
|
||
|
立柱间距 |
mm |
3100 |
加工范围更大 |
||
|
滑块最大行程 |
mm |
210 |
异形件范围更大 |
||
|
最大开启高度 |
mm |
475 |
|
||
|
装模高度 |
mm |
600 |
异形件范围更大 |
||
|
喉口深度 |
mm |
150 |
|
||
|
滑块运动速度 |
驱进 |
mm/s |
200 |
高速快下 |
|
|
压制 |
mm/s |
15 |
高速 高效 |
||
|
回程 |
mm/s |
200 |
高速上升 |
||
|
后挡料X轴 |
行程 |
mm |
700 |
|
|
|
最大速度 |
mm/s |
350 |
|
||
|
后挡料R轴 |
行程 |
mm |
200 |
|
|
|
最大速度 |
mm/s |
80 |
|
||
|
后挡料Z轴 |
行程 |
mm |
2500 |
|
|
|
最大速度 |
mm/s |
20 |
|
||
|
机床精度 |
滑块Y1.Y2定位精度 |
mm |
≤±0.01 |
|
|
|
滑块Y1.Y2重复定位精度 |
mm |
≤±0.01 |
|
||
|
后挡料X定位精度 |
mm |
≤±0.025 |
|
||
|
后挡料X重复定位精度 |
mm |
≤±0.05 |
|
||
|
后挡料R定位精度 |
mm |
≤±0.025 |
|
||
|
后挡料R重复定位精度 |
mm |
≤±0.05 |
|
||
|
折弯角度误差 |
′ |
±30 |
|
||
|
光学尺分辨率 |
mm |
0.005 |
|
||
|
数控轴数 |
|
4+1 |
Y1、Y2、X、R+V |
||
|
电动轴数 |
|
2 |
Z1、Z2 |
||
|
伺服电机 |
kw |
5.5x2 |
|
||
|
外形尺寸 |
mm |
3700x1700x2800 |
|
||
|
重量 |
kG |
约8500 |
|
||
|
可选配机器人 |
|
|
|
||
|
型号 |
|
KR210R2700 |
|
||
|
最大工作范围 |
mm |
2696 |
|
||
|
额定负载 |
kG |
210 |
|
||
|
轴1轴2轴3额定附加负载 |
kG |
50 |
|
||
|
最大总负载 |
KG |
260 |
|
||
|
位置重复精度 |
mm |
±0.06 |
|
||
|
控制轴数 |
|
6 |
|
||

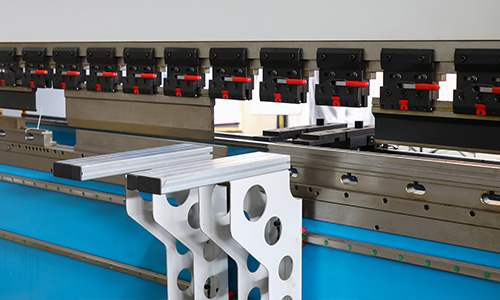

移动前托料架
沿直线导轨移动，可任意位置�？浚ㄖ恼弁涔ぷ鳎构ぷ鞅涞檬媸省⒏咝�。

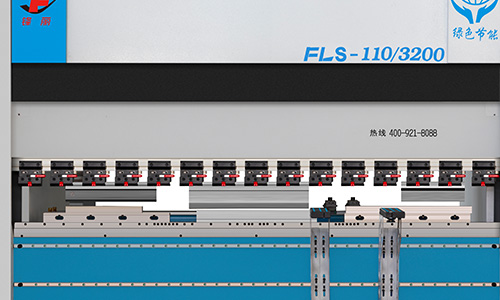

精密快速夹紧装置
加一键式快速夹紧、松开模具，可实现夹具底部与侧向双向模具安装与更换，可以有效减少模具更换时间，提高生产效率，且承载能力更大。

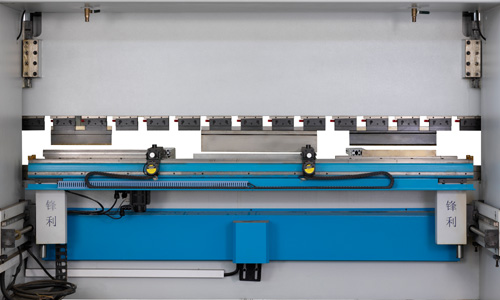

精确稳固的后挡料系统
新颖独特的双直线导轨结构，确保极佳的定位精度。多级挡位设计，加大定位范围,物超所值。

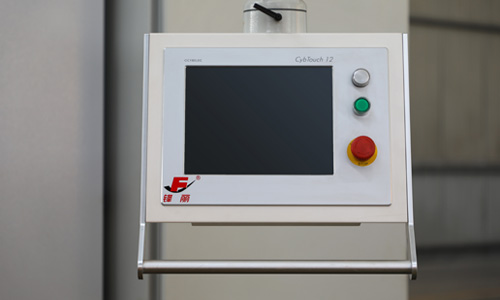

瑞士CYBELEC Cybtouch 12PS数控系统
◎ 拥有高度直观的全触摸屏人机界面，优化的软件以及各种自动功能，让操作者使用CybTouch 12 PS更为简单 ◎ 页面简洁，显示清晰，大按键易于触摸操作 ◎ “EasyBand”页面进行轻松单次折弯加工 ◎ 在线帮助与交互式弹出报警提示框 ◎ 自动计算折弯角度、主压力和挠度补偿 ◎ 折弯数据自动计算 ◎ 折弯步序的多种计算功能◎ 可以储存多步折弯步序和产品，角度，压力和补偿控制 ◎ 手指画工件截面图，轻松手动控制
高精度机械补偿装置
高精度斜锲补偿装置，通过CNC数控系统控制，得到精密补偿，保证高质量折弯精度。

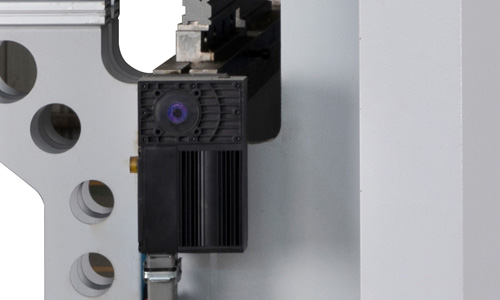

新型油电混合驱动系统
◎高效节能，油箱容量减少70%；◎快速-性能提升，工作周期减少10%；◎与传统系统相比，能量效率提升50%；◎精准-最高5μm的定位精度；◎集成伺服泵系统，工作时噪音更低；◎集成压力过滤器，确保高稳定性和长久使用寿命。
|
机床型号 |
折弯力 |
可折长度 |
立柱间距 |
喉口深度 |
油缸行程 |
开启高度 |
装模高度 |
液压油量 |
速度 (mm/S) |
外形尺寸 (长x宽x高) |
||
|
KN |
mm |
mm |
mm |
mm |
mm |
mm |
L |
驱进 |
压制 |
返程 |
mm |
|
|
FLS-50/2000 |
500 |
2000 |
1500 |
300 |
170 |
450 |
580 |
34.5×2 |
200 |
15 |
200 |
2500x1500x2500 |
|
FLS-80/2500 |
800 |
2500 |
2000 |
300 |
170 |
450 |
580 |
34.5×2 |
200 |
15 |
200 |
3000x1600x2600 |
|
FLS-110/2500 |
1100 |
2500 |
2000 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3000x1700x2700 |
|
FLS-110/3200 |
1100 |
3200 |
2700 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3700x1700x2700 |
|
FLS-110/4000 |
1100 |
4000 |
3600 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
4600x1700x2750 |
|
FLS-130/2500 |
1300 |
2500 |
2000 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3000x1750x2750 |
|
FLS-130/3200 |
1300 |
3200 |
2700 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3700x1750x2750 |
|
FLS-130/4000 |
1300 |
4000 |
3600 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
4600x1750x2800 |
|
FLS-170/3200 |
1700 |
3200 |
2700 |
400 |
210 |
500 |
630 |
50×2 |
200 |
15 |
200 |
3700x1850x2800 |
|
FLS-170/4000 |
1700 |
4000 |
3600 |
400 |
210 |
500 |
630 |
50×2 |
200 |
15 |
200 |
4600x1850x2850 |
